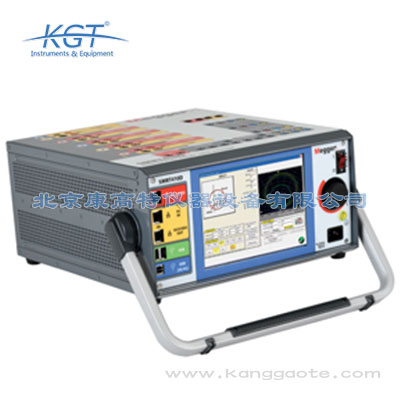

MEGGER SMRT410D多相繼電保護測試儀

品牌：美國Megger
分類：繼電保護測試儀
應用領域：電網，電廠，
測試對象：繼電保護器，
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

美國MEGGER SMRT410D 多相繼電保護測試儀由康高特代理，SMRT410D能夠測試各種機電、固態和以微處理器為基礎的保護繼電器、電機過載繼電器和類似保護設備?，F在熱賣中，如需購買，可通過康高特的客服熱線聯系我們！

SMRT410D多相繼電保護測試儀簡介：
?SMRT410D是一款輕型便攜式通用設備，能夠測試各種機電、固態和以微處理器為基礎的保護繼電器、電機過載繼電器和類似保護設備。
?SMRT410D可以通過內置觸摸屏用戶界面進行手動操作，或者通過PC上運行的VATS（*可視測試軟件）或STVI軟件完全使用電腦進行控制。
?除此之外，SMRT410D具有開放式通信架構，也可同第三方軟件程序（如美國*儀器公司推出的 LabVIEW?）一起使用。
?SMRT410D內置用戶界面稱為智能觸摸界面? (STVI)，是Megger第二代自動/半自動手動用戶界面軟件。
?SMRT410D配有可輕松讀取的全彩高分辨率高清大尺寸TFT LED觸摸屏顯示器，可以秒或周期為單位顯示交流和直流安培、交流和直流電壓以及時間等計量值。
?根據所選的測試類型，也可能會顯示相角、頻率、電阻、電功率、VA或功率因數等其他值。

SMRT410D多相繼電保護測試儀特點：
?集成智能觸摸界面
?多種色彩的圖形界面，導航直觀
?獨立運行，無需使用 PC
?大電流輸出 - 每相功率為 300 VA 時，電流為 60安培
?輸出方式靈活，可提供高達 10 路電流
?動態、暫態和 GPS 衛星同步的端對端測試功能

?IEC 61850測試功能

SMRT410繼電保護測試系統應用：

?當功率持續為 200 VA 時，每條電流通道的額定電流都是 30 A；300 VA 時，可短時間達到 60 A。它具有*的平緩功率曲線（4 A 至 30 A），可確保始終能夠獲得更大順從電壓。
?當功率持續為 900 VA 時，只需三路并聯電流設備即可提供高達 180 A 的電流，以進行瞬時測試。每相的更大順從電壓為 50 V，只需兩條串聯通道即可提供 100 V 的順從電壓來測試高阻抗繼電器。

?當輸出功率為 150 VA 時，每條電壓通道可提供 0 V 至 30/150/300 V 的可變輸出，且具有*的平緩功率曲線（30 V 至 150 V），可確保始終能夠獲得更大輸出功率。電壓通道轉換為電流后，一個五通道設備可提供 10 路電流。SMRT410使用了以太網端口，基本上是一款“即插即用”設備，其電壓和電流輸出可與其他 SMRT 設備的輸出無縫同步，方便測量更復雜的測試應用（例如，背對背測試）。

SMRT410D繼電器測試儀

1.開關量輸出 1 和 2 : 額定電壓為 8 安培時為 300 伏。
2.開關量輸入 1 和 2 : 額定 5 至 200 V AC/DC。
3.傳感器輸入: （可選）直流電壓和直流毫安輸入端子。
4.電壓輸出:4路150 VA下300 V的電壓通道，可轉化為每相120 VA下15 A的電流通道。
5.電流輸出: *多 6個通道 60 安培，每相 300 VA。
6.USB 2.0 接口: 通信和控制端口。
7.額外的開關量輸入: 提供 8 個額外的監控電路。
8.堅固的外殼: 玻璃纖維增強塑料。
9.電腦/輸出: 以太網端口是主要的 PC 連接端口。以太網端口用于將多個 SMRT 單元鏈接在一起以實現多單元
同步操作。
10. 額外的開關量輸出: 添加 4 個輸出。開關量輸出 3 和 4 的額定電壓為 300 V AC/DC，8 A。開關量輸出 5 和 6 是高速的，交流/直流電壓額定值為 400 V峰值，1 A。
11. IN: 以太網端口用于將多個 SMRT 單元鏈接在一起以實現多單元同步操作。此端口還可用于連接到IEC61850 變電站總線以測試 IEC 61850 設備。
12.STVI: 以太網端口是一個 PoE端口，用于連接到 STVI 進行手動控制。
13.AC/DC電壓源: 用作第 4 個交流電壓源（0 -150 V，100 VA）進行同步，或用作可變直流電壓源（0 至250V，100 瓦/3.33安培）作為電池模擬器。
14.輸入電源/電源線插座： 100到240 V, 50/60 Hz.
15.電源開/關: 通電時點亮。
16.保護接地接地插孔。
17.Bluetooth: 藍牙© 提供無線控制。

訂購信息
SMRT410D多相繼保測試儀隨附軟件	零件號
帶有 RTMS 應用程序 CD 的 AVTS Basic	84978
軟件選項
帶有 IEC 61850 Megger GOOSE 配置器的 AVTS Basic，和 RTMS 應用程序 CD	1002-103
帶有 RTMS 應用程序 CD 的 AVTS Advanced	81570
使用 IEC 61850 Megger GOOSE 配置器進行 AVTS *測試，和 RTMS 應用程序 CD	1001-106
帶有 STVI 應用程序 CD 的 AVTS Professional	81571
使用 IEC 61850 Megger GOOSE 配置器進行 AVTS 測試，和 RTMS 應用程序光盤	1002-102
描述	貨號
帶有可伸縮護罩的套管：保持測試線成對，避免糾纏。套管測試線，一根紅色，一根黑色，200 cm (78.7") 長，600 V，32 A CATII	Qty. 3 pr. Part No. 2008-539
超長測試線，黑色，與電壓/電流輸出或二進制 I/O 一起使用，360 厘米長（12 英尺）600 V/32 安培 CAT II。	2003-174
超長測試線，紅色，與電壓/電流輸出或二進制 I/O 一起使用，360 厘米長（12 英尺）600 V/32 安培 CAT II。	2003-173
接線片適配器，紅色，6.2 毫米，與高達 1000 V/20 安培 CAT II 的測試線一起使用。	684002
接線片適配器，黑色，6.2 毫米，與高達 1000 V/20 安培 CAT II 的測試線一起使用。	684003
鱷魚夾，紅色，與高達 1000 V/32 Amp CAT III的測試線一起使用。	684006
鱷魚夾，黑色，與高達 1000 V/32 Amp CAT III 的測試線一起使用。	684007
靈活的測試線適配器，黑色，1.8 mm 公針，與高達 1000 V/32 Amp CAT III 的測試線一起使用。	90001-845
可伸縮套管測試線，紅色，50 厘米（20 英寸）長，與高達 600 V/32 安培 CAT II 的測試線一起使用。	90024-781
可伸縮套管測試線，黑色，50 厘米（20 英寸）長，與高達 600 V/32 安培 CAT II 的測試線一起使用。	90024-780
并行測試引線適配器，與高達 600 V/32 Amp CAT II 的測試引線一起使用	1002-286

MEGGER SMRT410D繼電保護測試儀規格
輸入電源	100 至 240 VAC，1?，50/60 Hz，1800 VA
輸出	所有輸出都不受線路電壓和頻率的突然變化的影響。所有輸出都經過調節，因此負載阻抗的變化不會影響輸出。每個輸出 (VIGEN) 模塊由一個電壓放大器和一個電流放大器組成。電壓放大器可以轉換為電流源。因此，一個放大器模塊可用于測試單相電流差動繼電器，包括諧波抑制。
輸出電流源	帶有5個 VIGEN 模塊的 SMRT46 最多可以提供10個電流源； 3個高電流/高功率3電流源，以及4個可轉換電壓通道，提供低電流/高功率。每通道輸出電流和額定功率在 AC rms 值和峰值額定功率中指定。

每通道輸出
輸出電流	功率	最大V
1 Ampere	15 VA	15.0 V rms 持續
4 Amperes	200 VA (282 峰值)	50.0 V rms 持續
15 Amperes	200 VA (282 峰值)	13.4. V rms 持續
30 Amperes	200 VA (282 峰值)	6.67 V rms 持續
60 Amperes	300 VA (424 峰值)	5.00 V rms 持續
DC	200 Watters

三個電流并聯：
輸出電流	功率	最大電壓/工作周期
12 Ampere	600 VA (848 峰值)	50.0 Vrms 持續
50 Amperes	600 VA (848 峰值)	13.4 Vrms 持續
90 Amperes	600 VA (848 峰值)	6.67 Vrms 持續
180 Amperes	900 VA (1272 峰值)	5.00 Vrms 持續

計量	測量的輸出量，例如交流安培數、交流伏特數、直流伏特數或直流安培數，以及時間可以同時顯示在觸摸屏上。預設交流和直流輸出顯示啟動前的近似電壓/電流輸出。這為預設輸出提供了一種快速、簡單的方法。根據所查看的測試屏幕，可能顯示的其他值包括相位角、頻率、歐姆、瓦特、VA 和功率因數。精度規定為量程的 10% 至 100%，25°C ± 5°C，50-60 Hz。
波形發生器	每個輸出通道可以產生許多輸出波形，例如：DC、正弦波、正弦波加任意相位角的一定百分比的諧波、半波、可變周期方波、指數衰減波、數字故障記錄儀和遵循IEEE C37.111 COMTRADE標準格式的帶波形記錄功能的繼電器的周期性暫態波。
保護	電壓輸出受到短路和長時間過載的保護。電流輸出受到開路和過載保護。
環境	工作溫度: 32 至 122° F（0 至 50° C）儲存溫度: -13 至 158° F（-25 至 70° C）相對濕度: 5 - 90% 相對濕度，無冷凝
一致性標準	安全: EN 61010-1 沖擊: EN/IEC 60068-2-27 振動: EN/IEC 68-2-6 運輸墜落: ISTA 1A 自由下落: EN/IEC 60068-2-32 掉落/傾倒: EN/IEC 60068-2-31 電磁兼容排放: EN 61326-2-1, EN 61000-3-2/3, FCC Subpart B of Part 15 Class A 抗干擾: EN 61000-4-2/3/4/5/6/8/11
重量	重量取決于系統中輸出模塊的數量。以下重量是一個完整的全多相測試系統。42.65 lb.(19.2 kg)
尺寸	13.25 W x 6.75 H x 15 D in. 337 W x 172 H x 381 D mm
外殼和運輸箱	該裝置安裝在堅固的玻璃纖維增強塑料外殼中，便于現場攜帶。提供可選的硬邊運輸箱。可選硬邊運輸箱的堅固設計可在崎嶇地形和長距離運輸設備時提供保護。
MEGGER SMRT410D繼電保護測試儀說明文檔
